此篇为带菜鸟起飞-从零开始配置交换机的第1篇，此类文章主要面向安防行业的项目经理及技术，有配置经验请直接跳过，阅读小编的后面几篇文章。

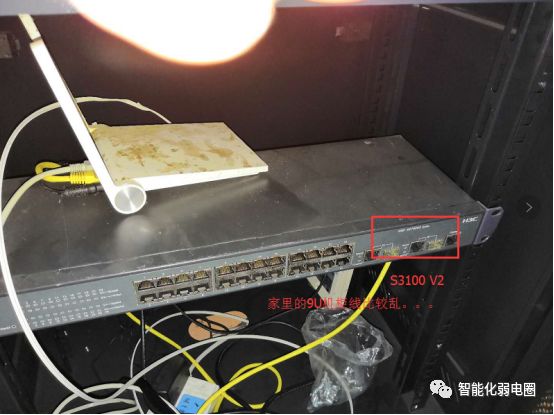

小编在智能化行业已经有多年的工作经验，知道各位项目经理在综合布线，实施方面都有丰富的经验，但碰到网络就头疼，特别是可网管的交换机，没有web界面的就头疼，小编之前在做工厂物联网的时候，走访过很多大厂的机房，发现很多大厂的机房网管交换机啥都不配，很多功能，都没启用，甚至还有些交换机就放旁边，电都没上，询问之后才知道工厂的技术能力有限，不会配置，现在小编以华三交换机为例，一步一步教大家如何配置，刚好家中有台H3C S3110V2系列交换机给大家做演示。现在跟着小编一起学。
一、计算机如何连接可网管交换机
1、准备材料

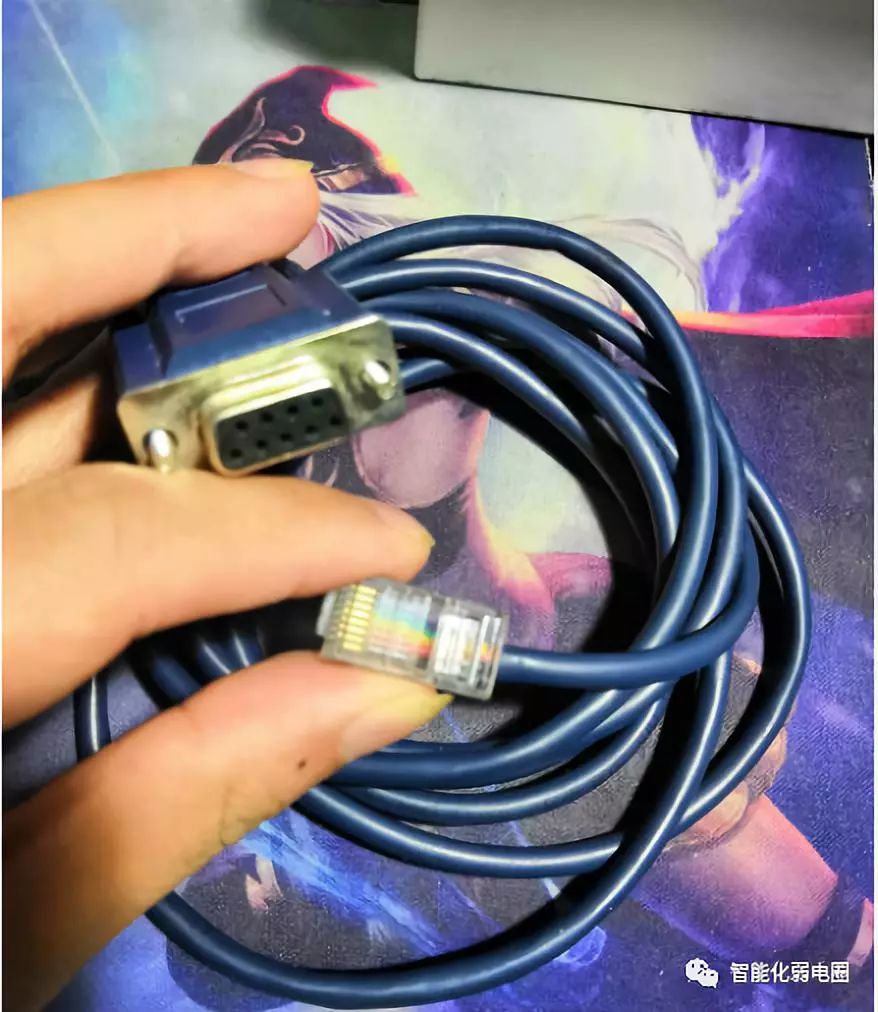

①RJ45转串口线一条

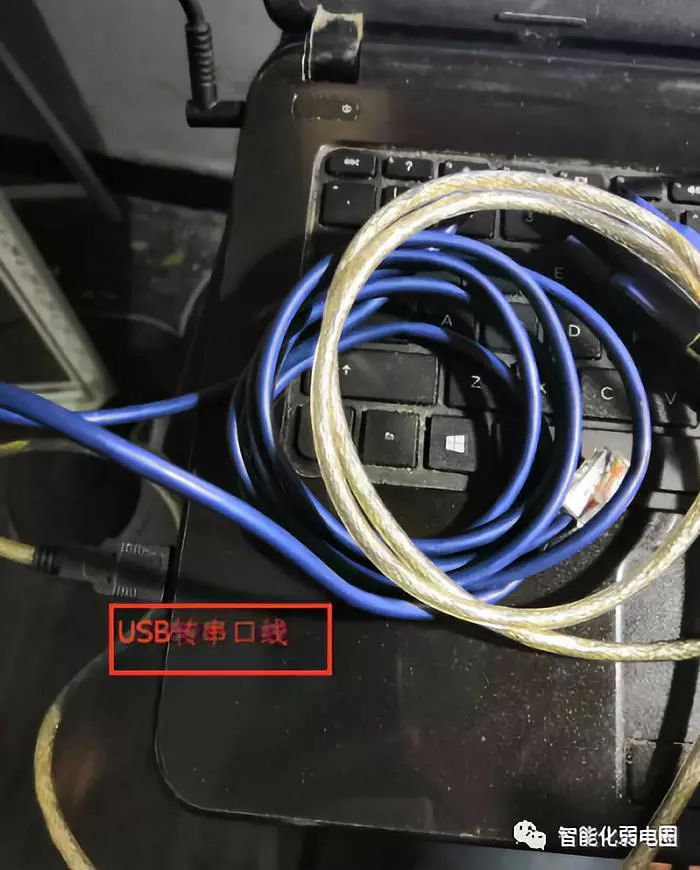

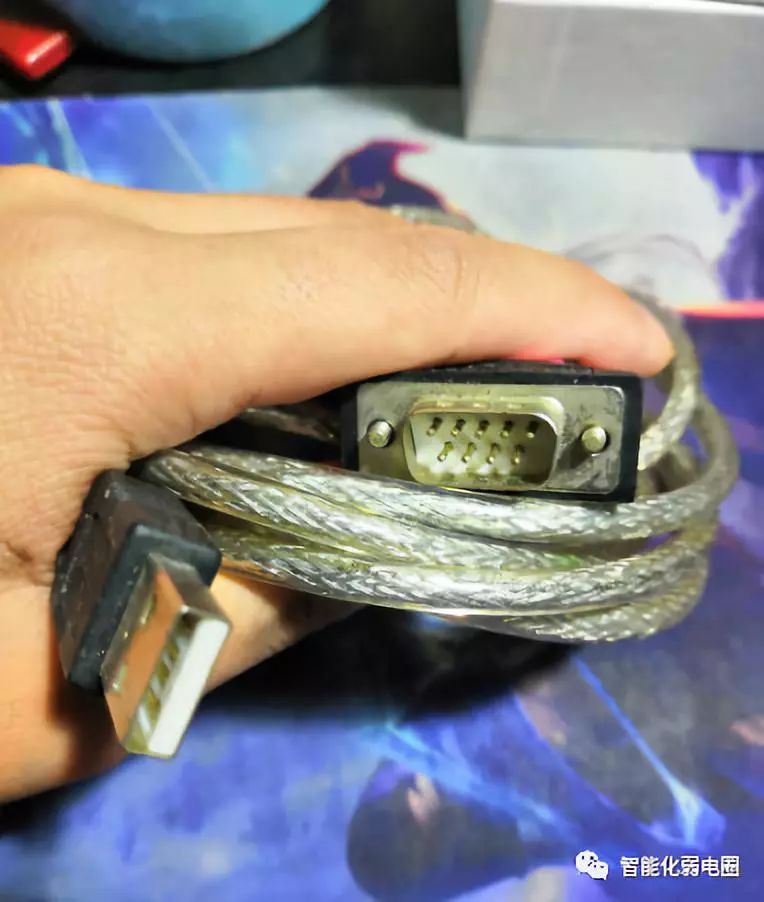

②USB转串口
一般笔记本不自带串口哦，所以自备一条，USB转串口的线
③可网管交换机一台
二、安装线缆
1、USB转串口连交换机
USB转串口线一头连接电脑，另外一头RJ45连接交换机，现在交换机管理接口一般都是RJ45。

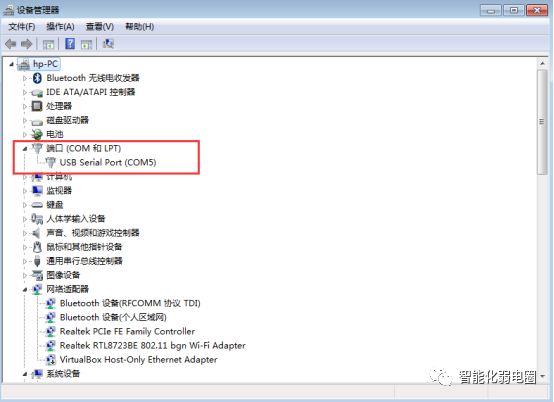

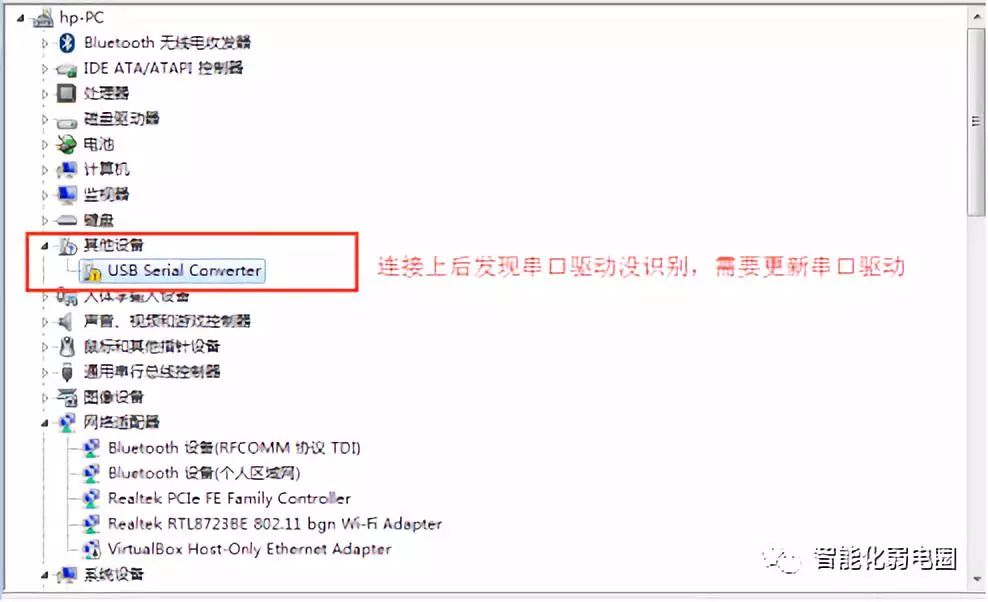

进设备管理器发现USB没有被识别，需要更新串口驱动
更新驱动后，COM5正常出现了
2、下载SecureCRSecureFXPortable64软件

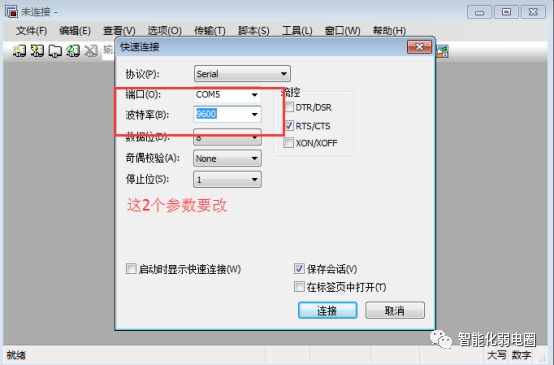

①打开软件，在软件端口选择COM5,波特率改为9600，去掉RTS/CTS
点击链接。
三、交换机配置

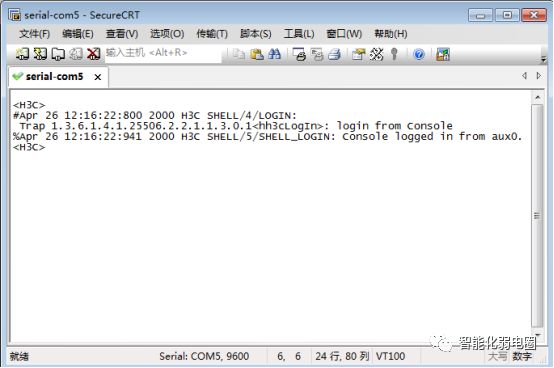

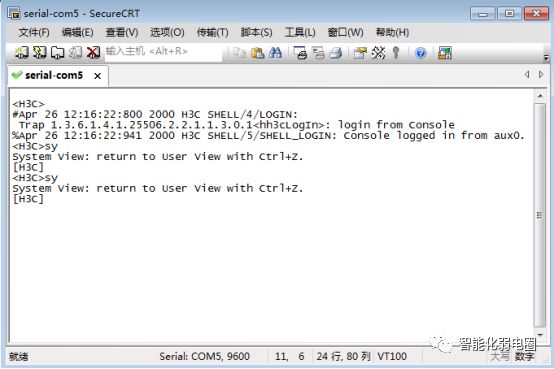

1、连接交换机
普通用户模式
2、进入系统配置
①system-view
3、Telnet登录交换机
①如果选择了密码认证，则要配置一个登录密码，并选择密码加密方式，一般推荐密文加密cipher，其他版本还提供了hash算法等加密类型，可以提供相对较高的安全性。然后再配一下通过用户界面登录后的用户级别即可。
[H3C ]interface vlan-interface 1（创建并进入管理VLAN1）
[H3CVLAN 1]ip address192.168.1.1255.255.255.0（管理地址）
[H3C ]user-interface vty 0 4（0-4虚拟终端）
[H3C vty0-4]authentication-mode password
[H3C vty0-4]set authentication password cipher123456（密文密码）
[H3C vty0-4]user privilege level 3（级别3级）
[H3C ui-vty0-4]quit（退出）
[H3C 5120]telnet server enable（开启Telnet服务）

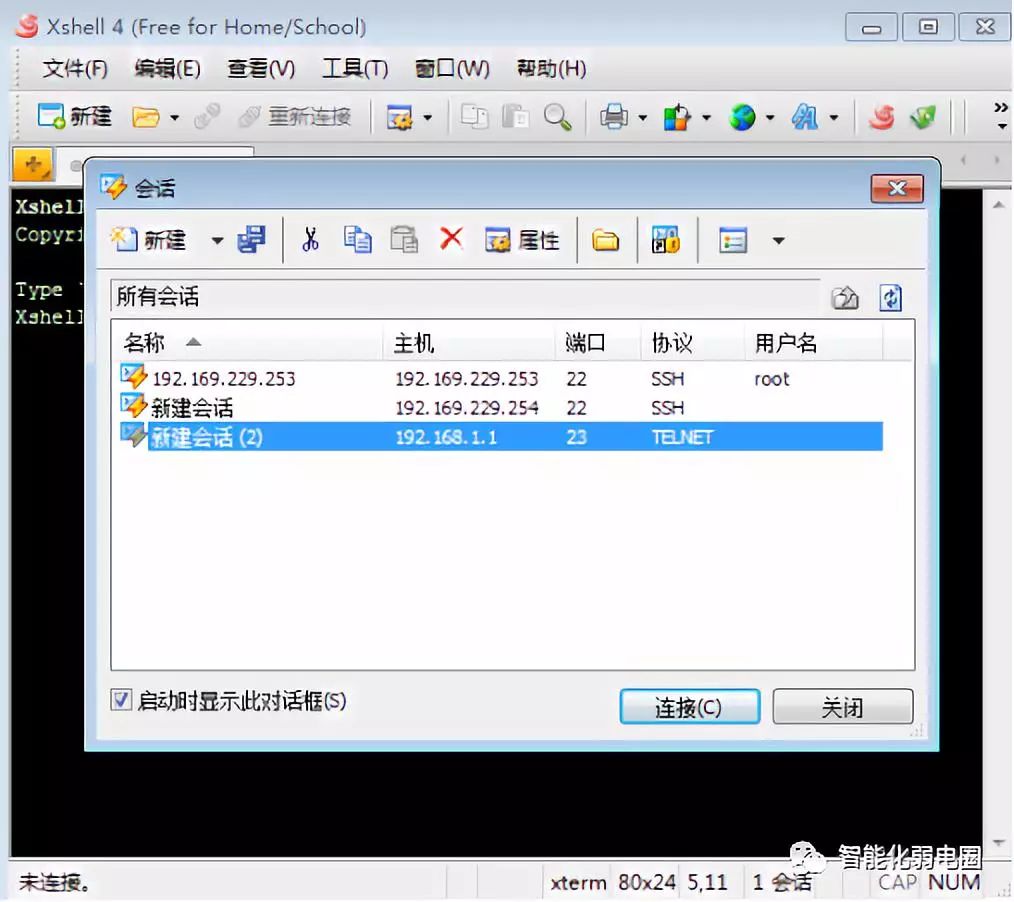

②xshell 登录

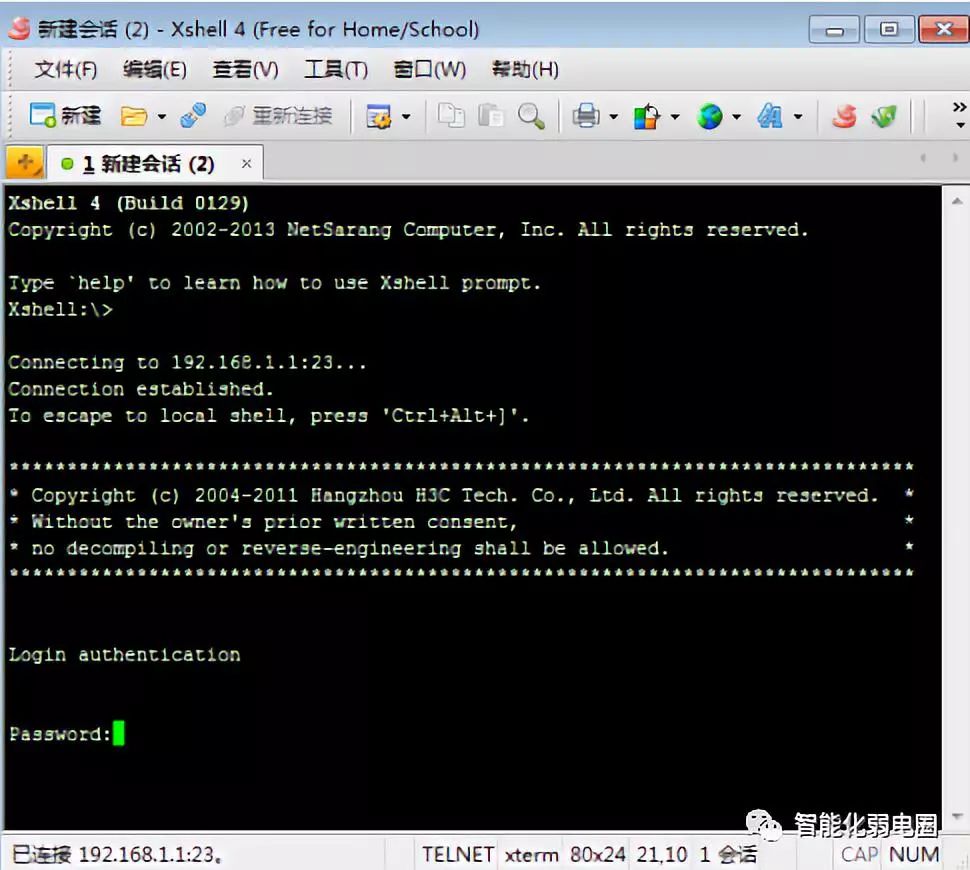

输入密码

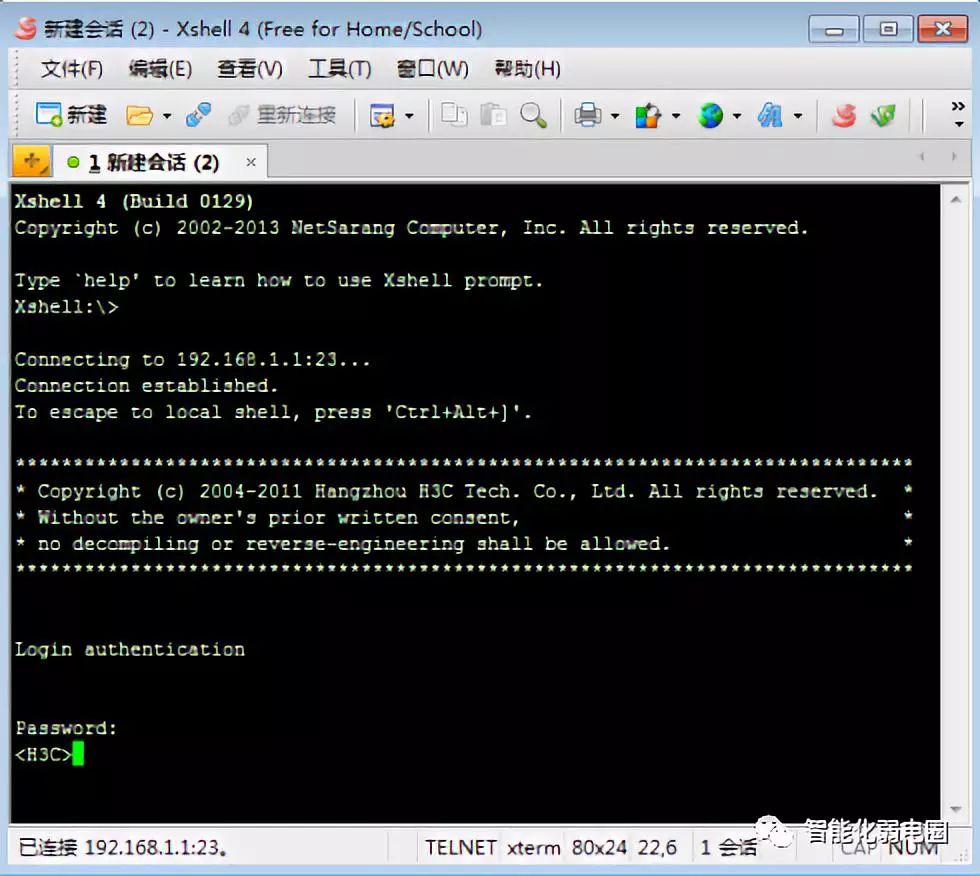

用户系统模式
4、web登录模式
配置命令如下
sys (进入系统模式)
[h3c]int vlan 1 (进入虚接口vlan1)
[h3c-int-vlan1]ip add 192.168.1.1255.255.255.0 (配置IP地址)
[h3c-int-vlan1]quit
[h3c]local-user admin (设置本地用户名和密码)
[h3c-admin]password simple admin
[h3c-admin]service-type telnet level 3 (设置登陆等级为3)
[h3c-admin]quit
[h3c]user vty 0 4 (进入用户界面视图)
[h3c-v-0-4]auth s (使用authentication-mode scheme命令，表示需要进行本地或远端用户名和口令认证。)
[h3c-v-0-4]quit
save

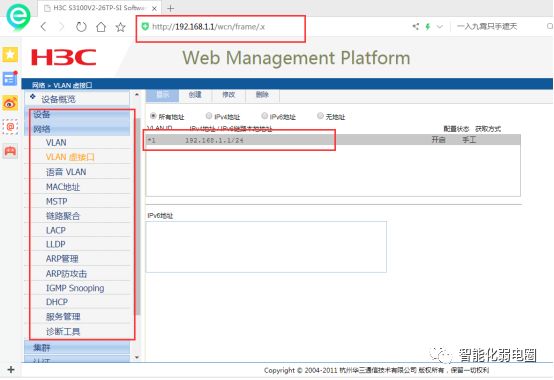

如上配置上。电脑地址配置成192.168.1.x 地址段内就可以访问web了，印象中记得H3C的默认HTTP SERVER是没有打开的， 如果没有打开需要执行 undo ip http shutdown，配置完成后，web网页登录。

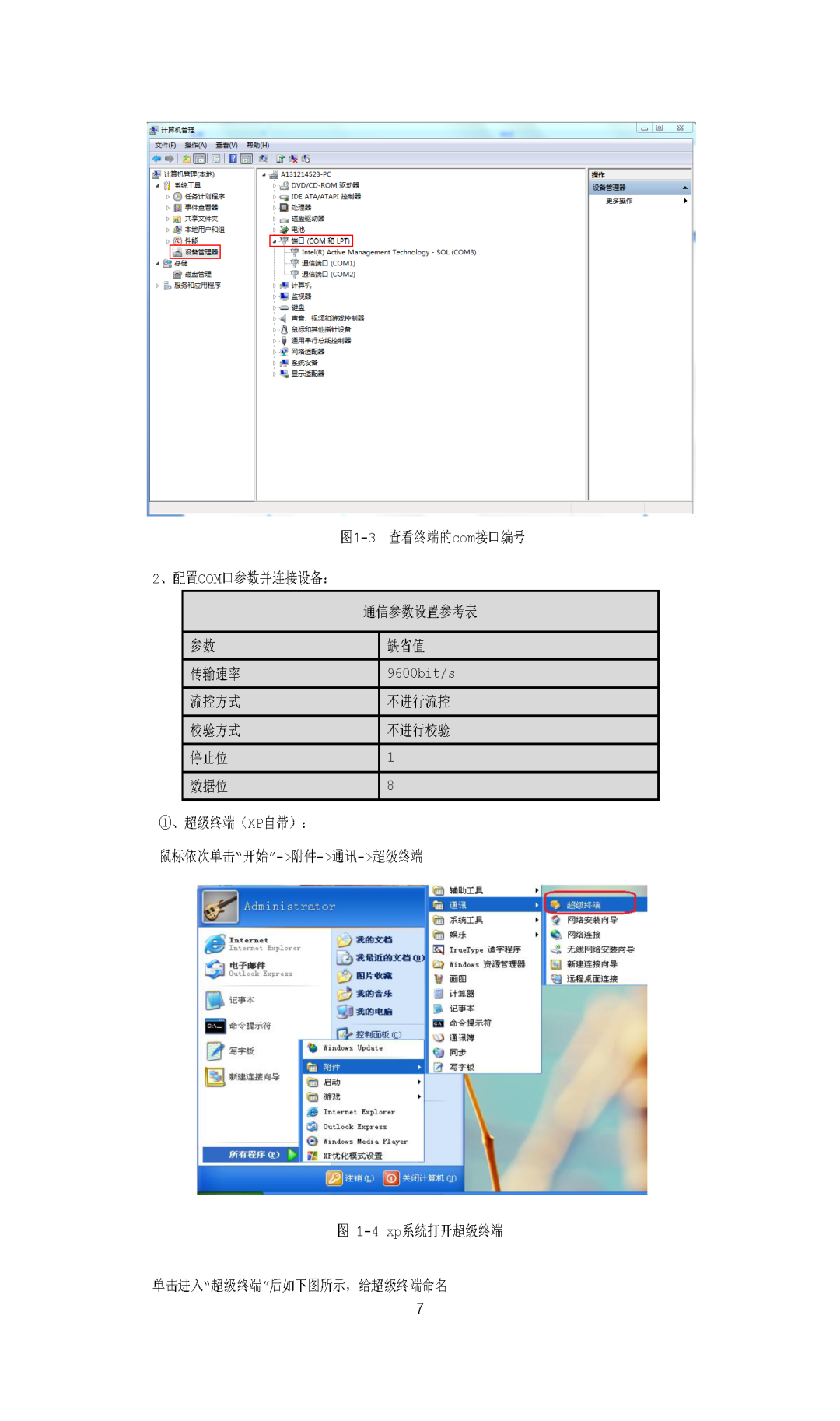

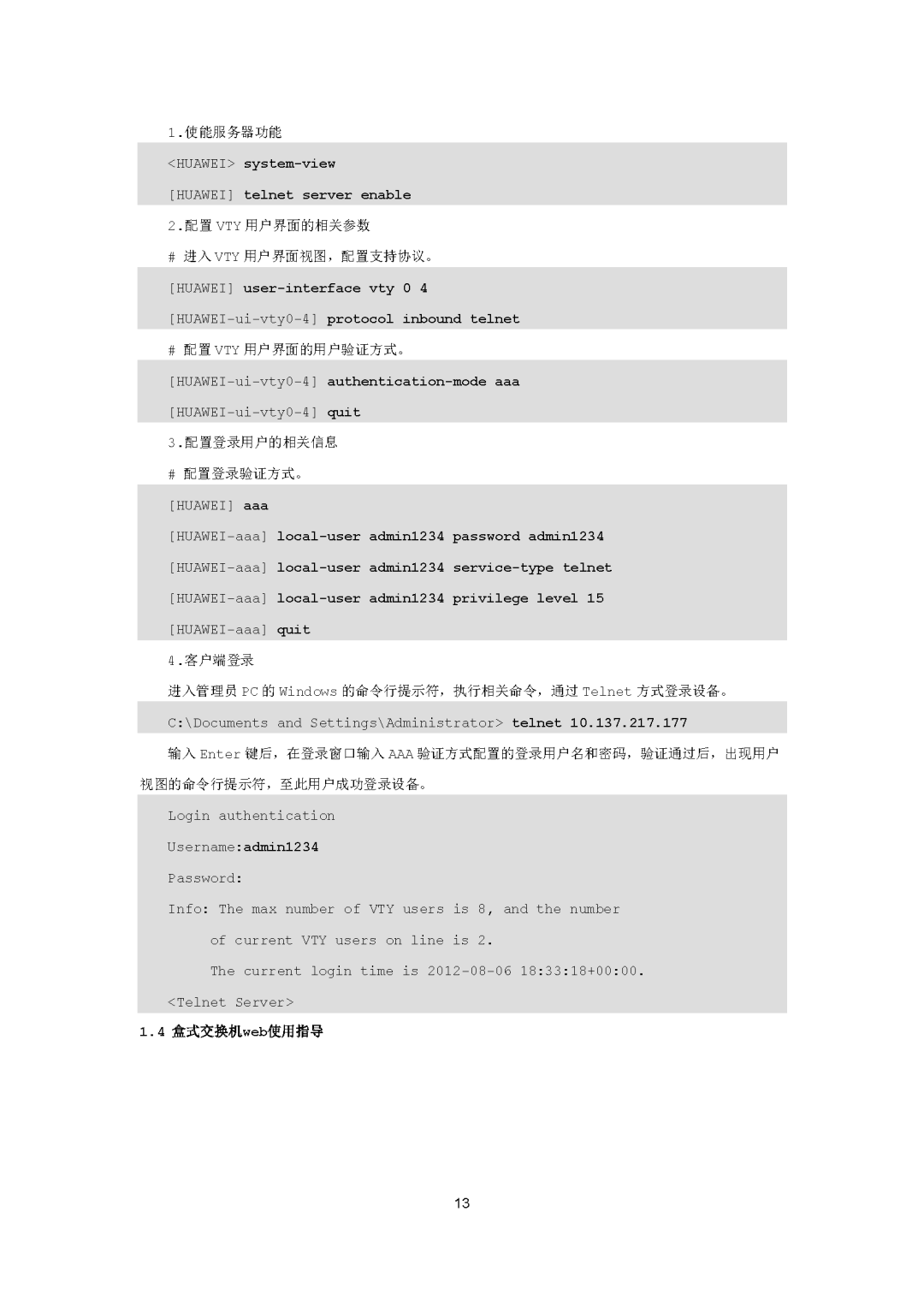

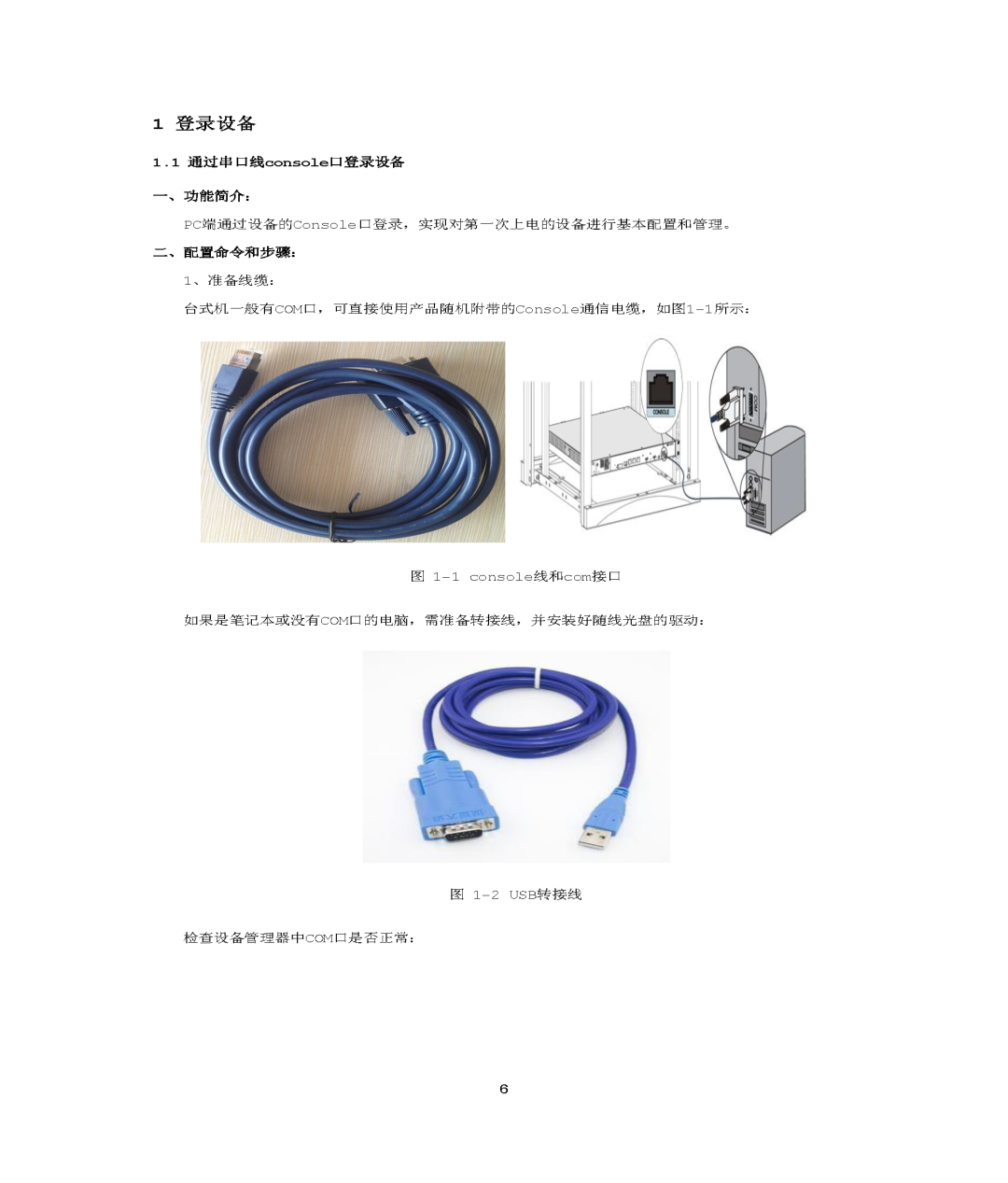

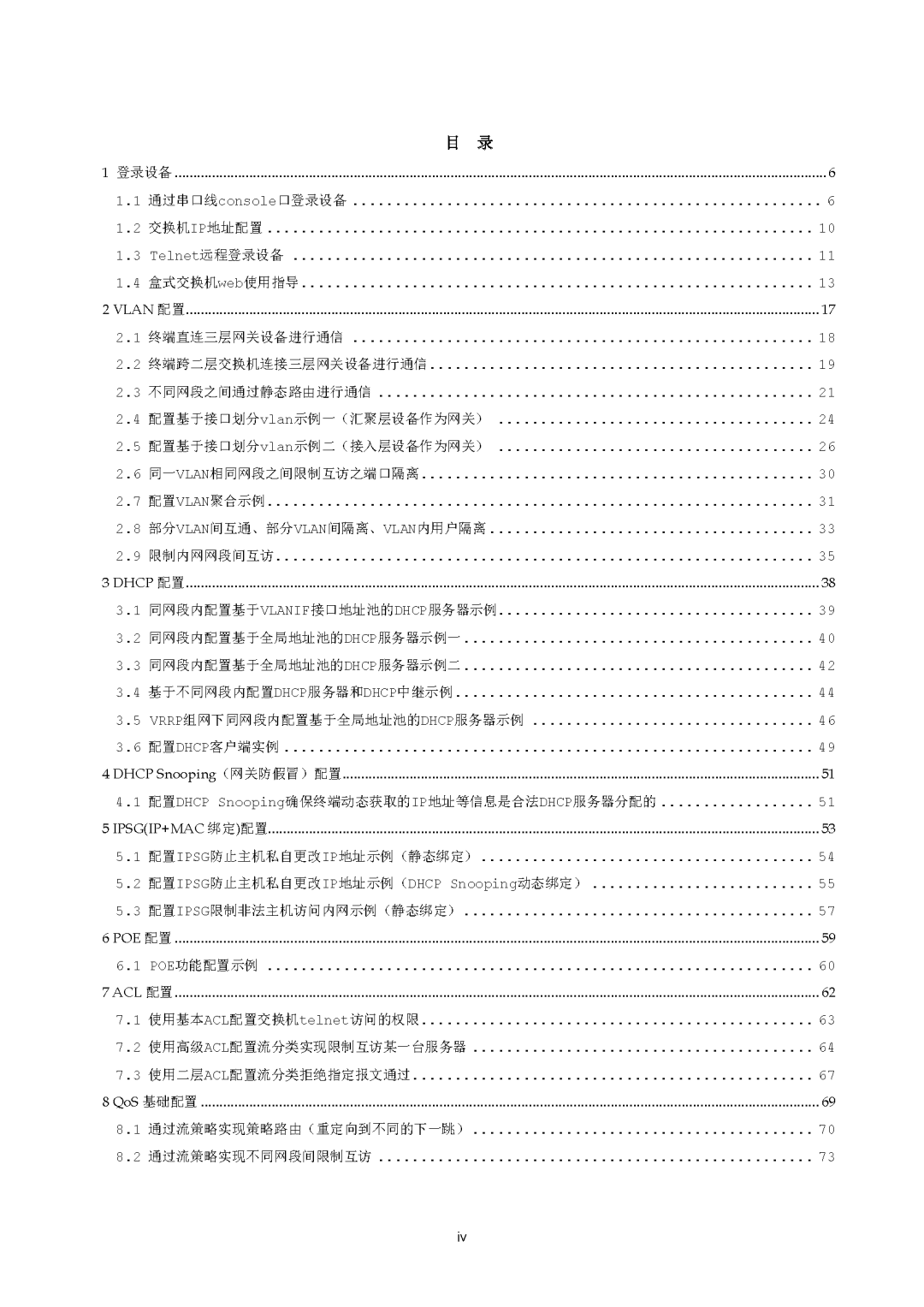

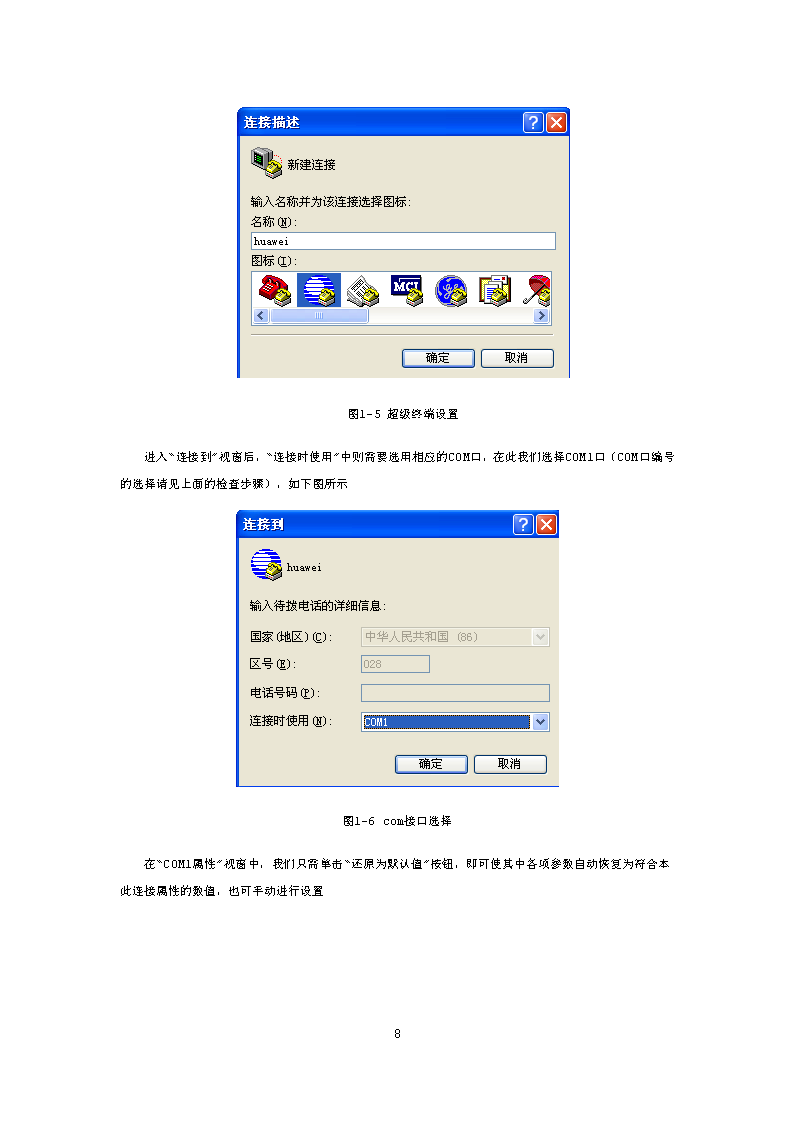

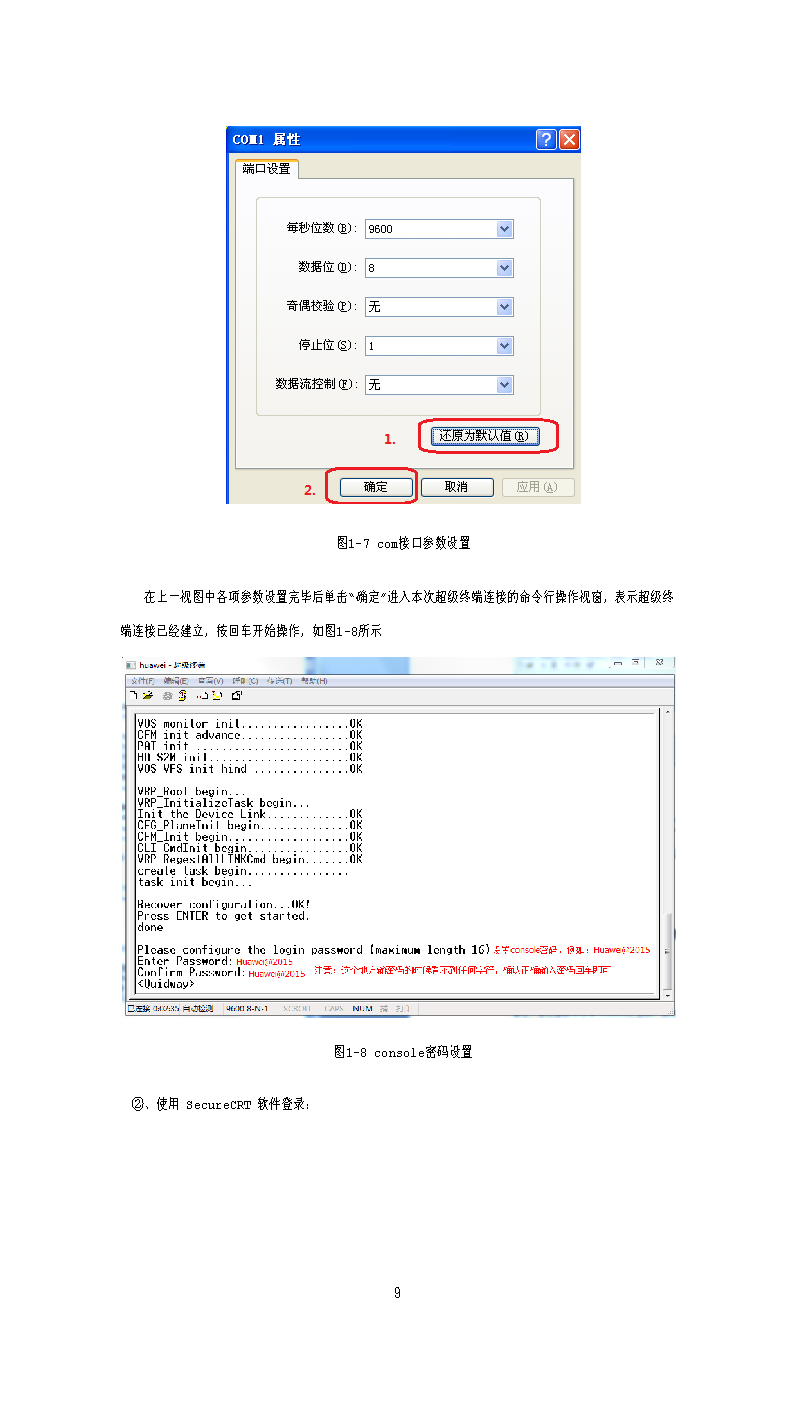

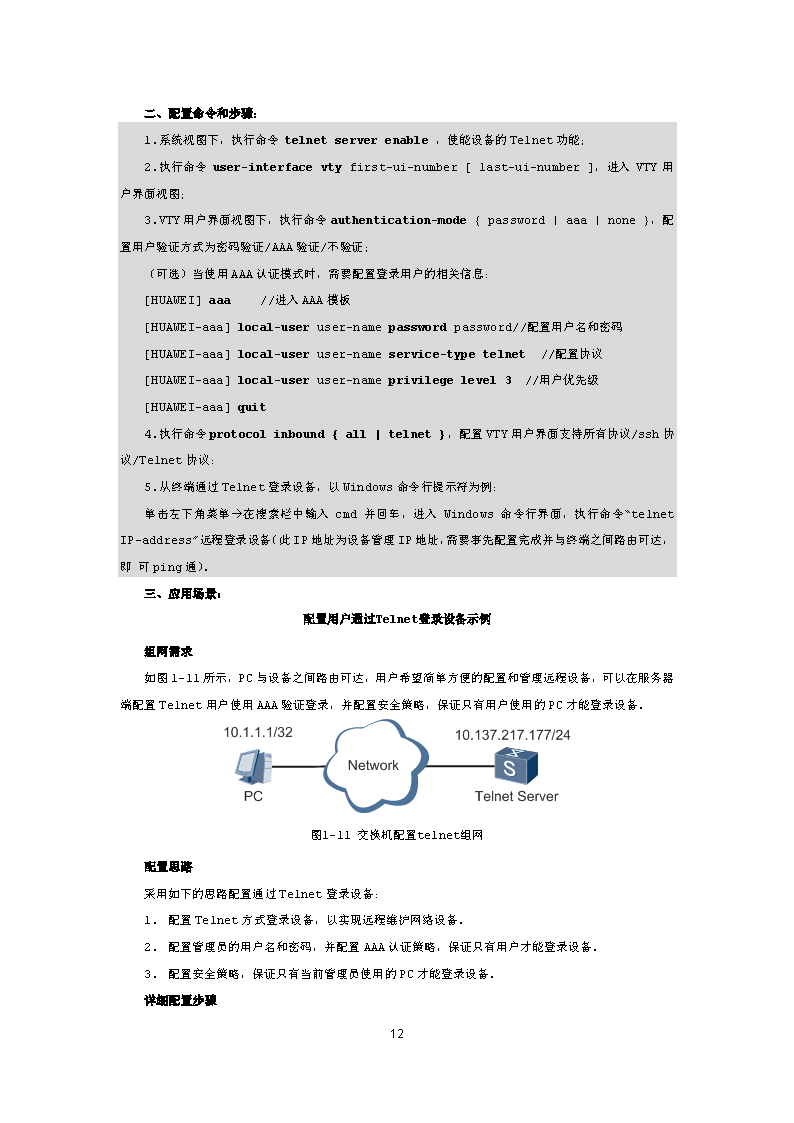

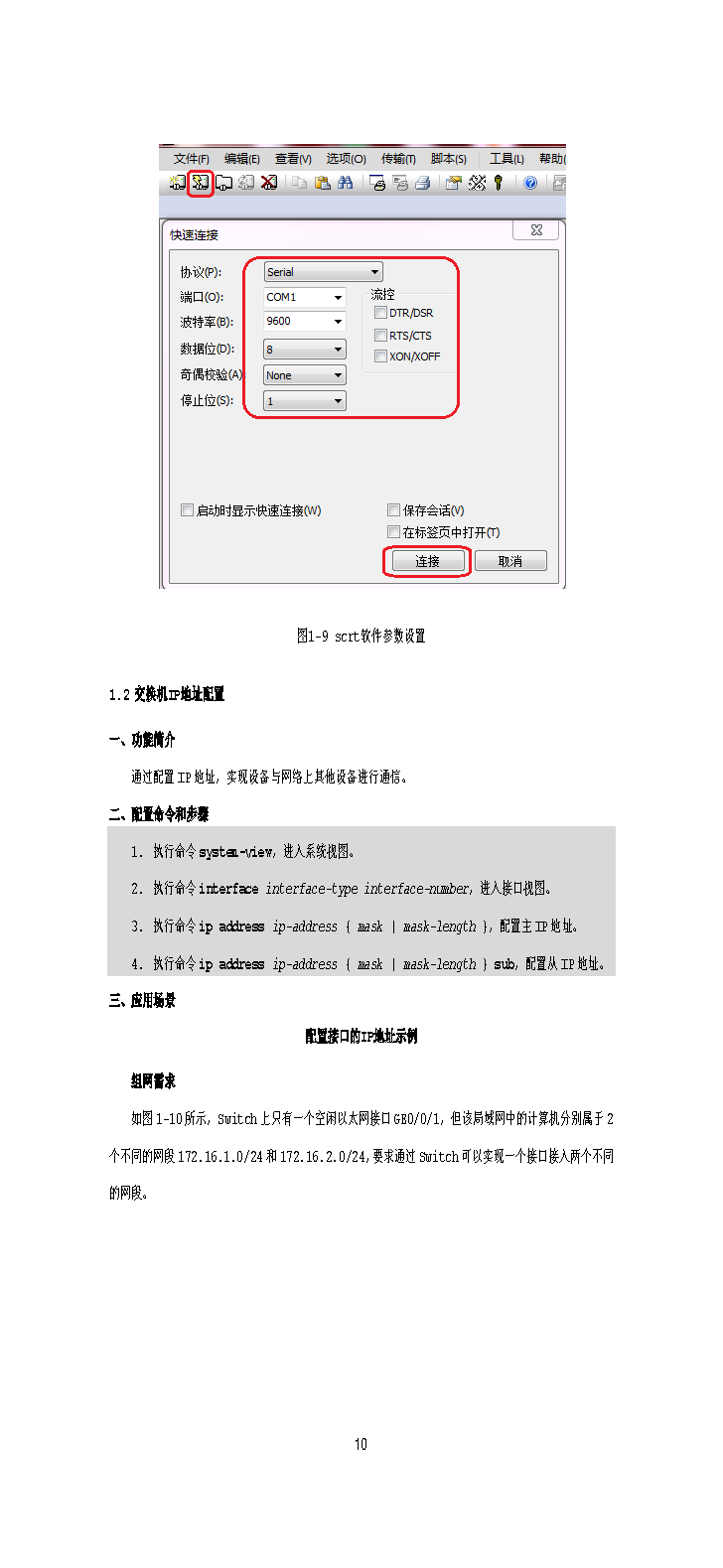

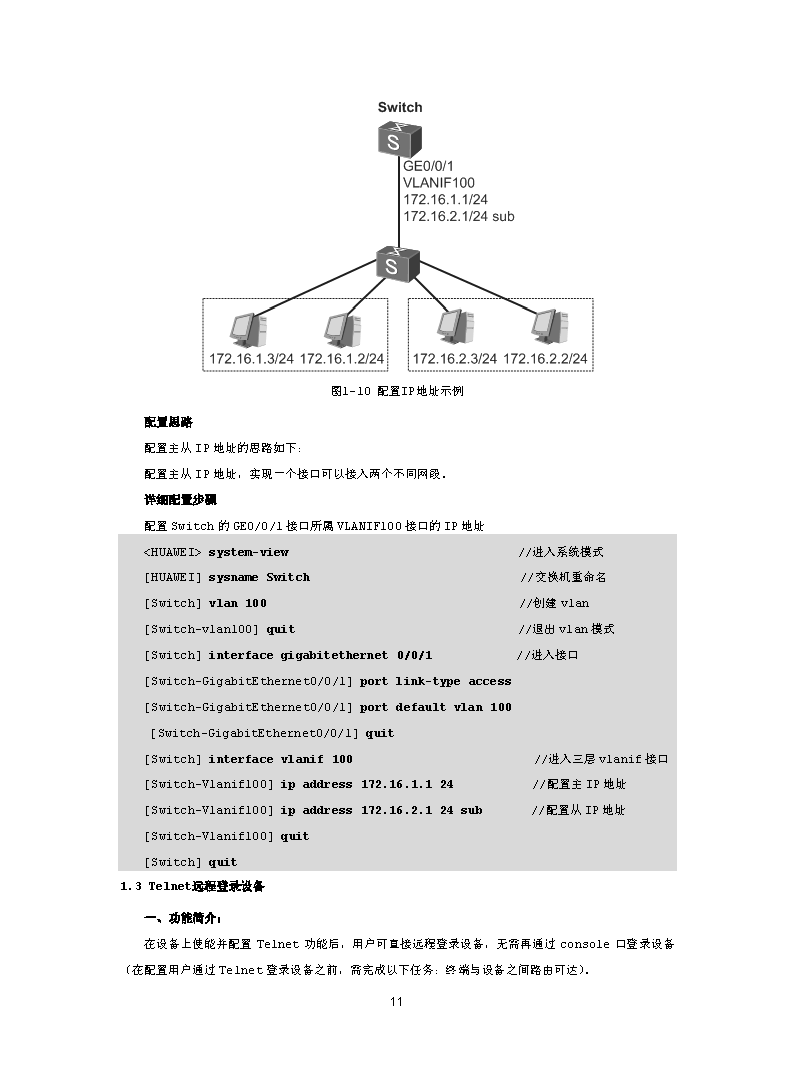

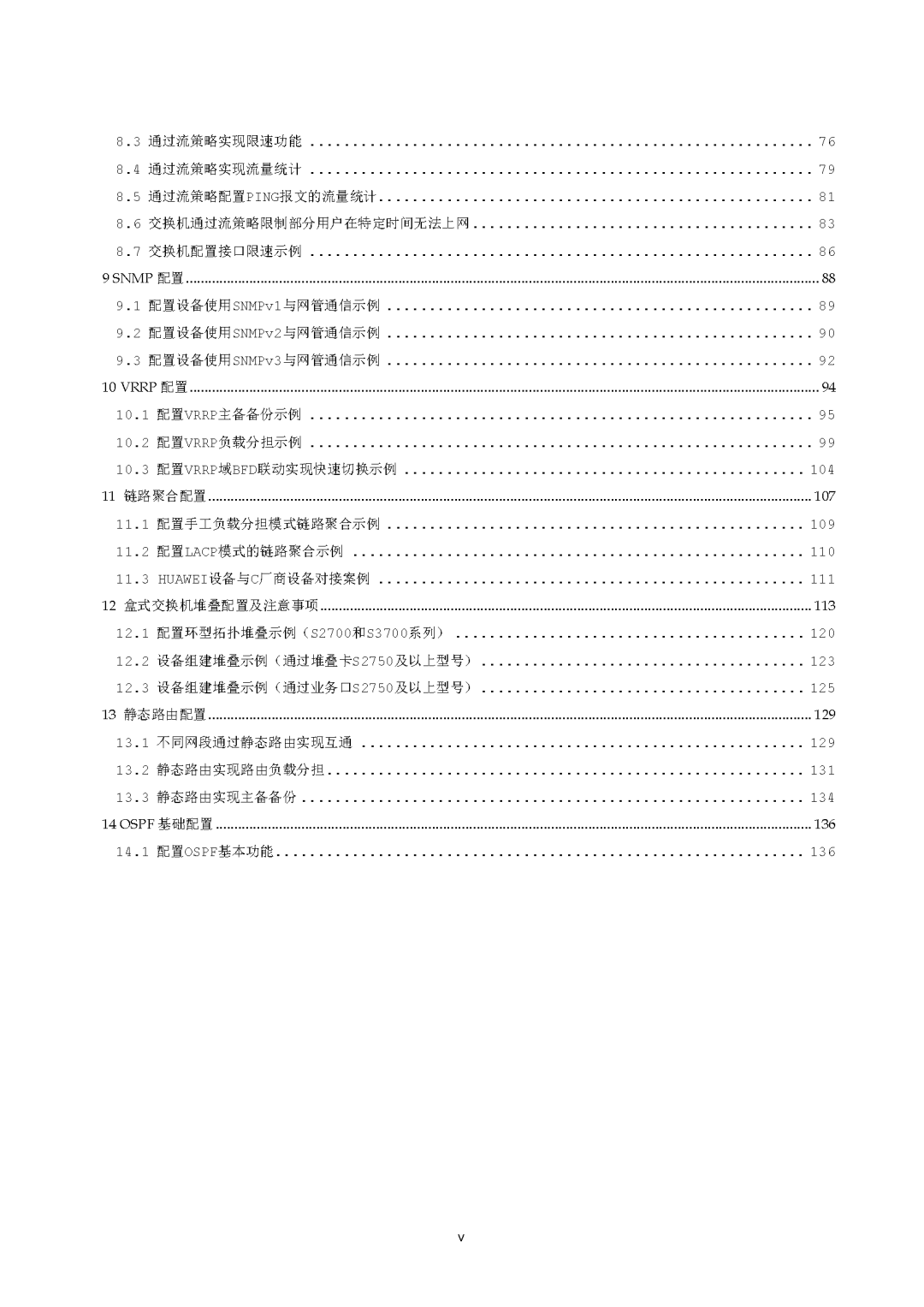

附华为交换机开局配置一本通！
（图片看不清，可单击放大查看）
